Tellerventil CasaFan ZTVM für Zuluft in verschiedenen Größen



Abmessung und technische Daten

  • Tellerventil ist nur zur Zuluftförderung geeignet (in Räumen, in denen Bauteile aus nicht brennbarem Material vorhanden sind)
  • verzinktes Stahlblech mit Epoxyd-Pulverbeschichtung
  • Farbe weiß
  • Ausführung wählbar: ZTVM 80 bis ZTVM 200
  • Sauber: Dichtring aus Schaumstoff zur Vermeidung von seitlicher Falschluft und den damit verbundenen Verschmutzungen
  • Montagefreundlich: breiter Rand zur Überdeckung der Öffnung, schnell und problemlos einzubauen
  • Universell: Differenzausgleich bei Unebenheiten und zu tief eingeputzten Rohren
  • Temperaturbeständig von -20° bis + 100°C
  • Einfach: in Wand- oder Kanalöffnung einzuschieben, Lieferung inkl. Einbauring
  • Einstellung gemäß untenstehenden Diagrammen. Maß A (mm) vom Nullpunkt gesehen ist gleichzeitig die Anzahl der Ventiltellerdrehungen.yp

Abmessung in mm

Typ NW A (mm) Ø B (mm) Ø C (mm) D (mm) E (mm)
ZTVM 80 80 79 - 90 60 116 32 7
ZTVM 100 100 99 - 105 92 140 32 7
ZTVM 125 125 124 - 130 111 170 39 7
ZTVM 150 150 149 - 155 135 202 44 10
ZTVM 160 160 159 - 165 135 202 44 10
ZTVM 200 200 199 - 210 194 254 52 12

Tellerventil CasaFan ZTVM für Zuluft in verschiedenen Größen Tellerventil CasaFan ZTVM für Zuluft in verschiedenen Größen

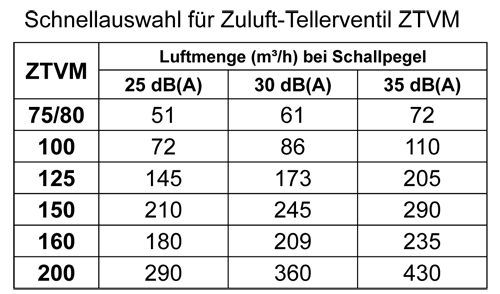

Kennlinien


Tellerventil CasaFan ZTVM für Zuluft in verschiedenen Größen





.
