Radialventilatoren C-Serie ATEX bis 2150 m³/h IP65

 Beschreibung     Bewertungen

Artikelnummer
1353201421
Hersteller
Vortice

867,10

inkl. 19 % MwSt. zzgl. Versandkosten

Keine Versandkosten ab einem Bestellwert von 29,- €*
Nur noch 29 Euro bis kostenloser Versand.

Sie haben noch keine Variante gewählt.



Radialventilatoren C-Serie ATEX bis 2150 m³/h IP65



Abmessung und technische Daten

  • 400 V, 50 Hz
  • Ausführung wählbar: C 10/2 bis C 37/4
  • Farbe: schwarz
  • Ventilatoren der C-Serie ATEX für den Einsatz in explosionsgefährdeten Bereichen
  • Motor: dreiphasig, asynchronische Induktionsmotoren
  • Dauerbetriebstemperatur von -20°C bis +40°C
  • Volumenströme bis zu 2.150 m³/h, Druckerhöhung bis zu 470 Pa.
  • Radiallaufrad aus Aluminium mit vorwärtsgekrümmten Lamellen und Narbe aus Druckguss-Aluminium
  • Spiralgehäuse aus Stahlblech (zweifach beschichtet)​
  • Einströmdüse aus gebürstetem Kupfer
  • zweifach beschichtetes Ansaugschutzgitter aus verzinktem Stahldrahtgewebe
  • Metallkabeldurchführung für elektrischen Anschluss
  • Schutzart IP65, Schutzklasse I

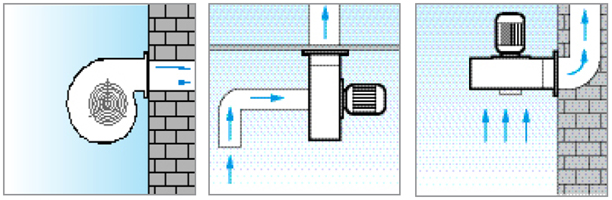

  • Anwendungen: geeignet für Entlüftung über Lüftungskanäle oder direkt ins Freie


Radialventilatoren C-Serie ATEX bis 2150 m³/h IP IP65

Technische Daten

Typ Tem. Klas. Leistung max. (W) Stromaufnahme max. (A) Luftleistung max. (m³/h) Gesamtdruck Pmax (Pa) Schalldruck Lp-3m (dB (A)) Gewicht (kg)
C10/2 T ATEX Gr II cat 2G/D b T4/135 X T4 120 0.36 280 255 55.5 4
C15/2 T ATEX Gr II cat 2G/D b T4/135 X T4 175 0.39 430 430 59.0 4,5
C20/2 T ATEX Gr II cat 2G/D b T4/135 X T4 472 1.09 1000 549 66.0 8,5
C25/2 T ATEX Gr II cat 2G/D b T4/135 X T4 482 1.10 1100 657 66.5 8,5
C30/2 T ATEX Gr II cat 2G/D b T4/135 X T4 902 1.57 1350 814 71.0 10
C30/4 T ATEX Gr II cat 2G/D b T4/135 X T4 226 0.95 700 177 55.0 7,5
C31/4 T ATEX Gr II cat 2G/D b T4/135 X T4 375 1.01 1120 304 61.0 10,5
C35/4 T ATEX Gr II cat 2G/D b T4/135 X T4 401 1.02 1500 334 61.0 11,5
C37/4 T ATEX Gr II cat 2G/D b T4/135 X T4 803 1.80 2150 470 70.0 17

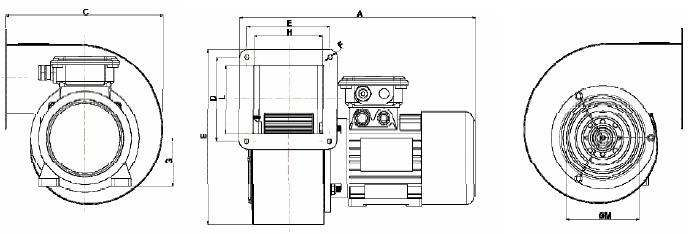

Abmessungen in mm

Model A B C D E F G H L Ø M
C10/2 T ATEX Gr II cat 2G/D b T4/135 X 260 186 171 72 82 6,5 56 68 63 80
C15/2 T ATEX Gr II cat 2G/D b T4/135 X 280 234 206 108 100 7 56 83 88 108
C20/2 T ATEX Gr II cat 2G/D b T4/135 X 350 258 232 123 123 8,5 71 102 98 108
C25/2 T ATEX Gr II cat 2G/D b T4/135 X 365 258 232 124 142 8,5 71 115 98 108
C30/2 T ATEX Gr II cat 2G/D b T4/135 X 365 308 272 126 137 8,5 71 117 108 132
C30/4 T ATEX Gr II cat 2G/D b T4/135 X 365 308 272 126 137 8,5 71 117 108 132
C31/4 T ATEX Gr II cat 2G/D b T4/135 X 365 400 340 164 139 8,5 71 112 137 170
C35/4 T ATEX Gr II cat 2G/D b T4/135 X 400 400 340 164 174 8,5 71 149 137 170
C37/4 T ATEX Gr II cat 2G/D b T4/135 X 425 471 416,50 220 182 8,5 80 149 187 199





Radialventilatoren C-Serie ATEX bis 2150 m³/h IP IP65

Das passende Zubehör finden Sie in unserm Shop.
