Lenklamellengitter CasaFan LG-DM Stahl in verschiedenen Ausführungen


• Lenklamellengitter Stahl, waagerechte und senkrechte Anordnung der Lamellen • Zu- und Abluftgitter in Lüftungskanälen, Schächten oder Wänden • Ausführung wählbar: LG-DM 325/125 bis LG-DM 1025/325

EAN 4024397352388

Artikelnummer 89661

Käuferschutz

Sofort versandfertig, Lieferzeit 1 - 3 Tage

* inkl. ges. MwSt. zzgl. Versandkosten
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/wzjm2a03n3t8/plugin/8/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AZoL3Ix0BpgeWCbr0zWOZfvOkWlifQY8U5H44vzL8NikVKb40WyEv6PKdoegnf-I3eekMNmi-7r7zNUN"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMWUzMTBjMDUyMzVhODVkMTllMTM0MWU5Yjc5ODhhNDNjYzA0ZDEzNzY0Y2E5NTJkMjBmZWU5YzY4ZThkZTRmOHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDVUMTM6MDE6MTUuODA5WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU9BckJmQ2t0U1JMdkdDV2hlbTdJejBVRXBiRGJnVldCNll4emxySldQd2RQNEZzRjZHTHJZanRHbVQxbl9TVTJWN3B2RFdYRnJQZkFiV0hJRWVaZVdlLTdSbzNnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AZoL3Ix0BpgeWCbr0zWOZfvOkWlifQY8U5H44vzL8NikVKb40WyEv6PKdoegnf-I3eekMNmi-7r7zNUN"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMWUzMTBjMDUyMzVhODVkMTllMTM0MWU5Yjc5ODhhNDNjYzA0ZDEzNzY0Y2E5NTJkMjBmZWU5YzY4ZThkZTRmOHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDVUMTM6MDE6MTUuODA5WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU9BckJmQ2t0U1JMdkdDV2hlbTdJejBVRXBiRGJnVldCNll4emxySldQd2RQNEZzRjZHTHJZanRHbVQxbl9TVTJWN3B2RFdYRnJQZkFiV0hJRWVaZVdlLTdSbzNnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }
if(typeof renderPayPalButtons === 'function') { renderPayPalButtons('647de35ac9e75', 'paypal', 'buynow', 'rect', 'gold'); } else { document.addEventListener('payPalScriptInitialized', () => { renderPayPalButtons('647de35ac9e75', 'paypal', 'buynow', 'rect', 'gold'); }); }
if(!document.getElementById('paypal-smart-payment-script')) { var script = document.createElement("script"); script.type = "module"; script.id = "paypal-smart-payment-script"; script.src = "https://cdn02.plentymarkets.com/wzjm2a03n3t8/plugin/8/paypal/js/smartPaymentScript.js"; script.setAttribute("data-client-id", "AZoL3Ix0BpgeWCbr0zWOZfvOkWlifQY8U5H44vzL8NikVKb40WyEv6PKdoegnf-I3eekMNmi-7r7zNUN"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMWUzMTBjMDUyMzVhODVkMTllMTM0MWU5Yjc5ODhhNDNjYzA0ZDEzNzY0Y2E5NTJkMjBmZWU5YzY4ZThkZTRmOHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDVUMTM6MDE6MTUuODA5WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU9BckJmQ2t0U1JMdkdDV2hlbTdJejBVRXBiRGJnVldCNll4emxySldQd2RQNEZzRjZHTHJZanRHbVQxbl9TVTJWN3B2RFdYRnJQZkFiV0hJRWVaZVdlLTdSbzNnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); document.body.appendChild(script); } else { var script = document.getElementById('paypal-smart-payment-script'); script.setAttribute("data-client-id", "AZoL3Ix0BpgeWCbr0zWOZfvOkWlifQY8U5H44vzL8NikVKb40WyEv6PKdoegnf-I3eekMNmi-7r7zNUN"); script.setAttribute("data-currency", "EUR"); script.setAttribute("data-client-token", "eyJicmFpbnRyZWUiOnsiYXV0aG9yaXphdGlvbkZpbmdlcnByaW50IjoiMWUzMTBjMDUyMzVhODVkMTllMTM0MWU5Yjc5ODhhNDNjYzA0ZDEzNzY0Y2E5NTJkMjBmZWU5YzY4ZThkZTRmOHxtZXJjaGFudF9pZD1yd3dua3FnMnhnNTZobTJuJnB1YmxpY19rZXk9ajJmYzJqcHhkZzZ2cDg0ZiZjcmVhdGVkX2F0PTIwMjMtMDYtMDVUMTM6MDE6MTUuODA5WiIsInZlcnNpb24iOiIzLXBheXBhbCJ9LCJwYXlwYWwiOnsiaWRUb2tlbiI6bnVsbCwiYWNjZXNzVG9rZW4iOiJBMjFBQU9BckJmQ2t0U1JMdkdDV2hlbTdJejBVRXBiRGJnVldCNll4emxySldQd2RQNEZzRjZHTHJZanRHbVQxbl9TVTJWN3B2RFdYRnJQZkFiV0hJRWVaZVdlLTdSbzNnIn19"); script.setAttribute("data-append-trailing-slash", ""); script.setAttribute("data-locale", "de_DE"); }

Lenklamellengitter CasaFan LG-DM Stahl in verschiedenen Ausführungen



Abmessung und technische Daten

  • Lenklamellengitter für sichtbare Schraubbefestigung (Warzenlöcher)
  • verzinktes pulverbeschichtetes Stahlblech
  • Farbe: weiß lackiert, Anbauteile matt verzinkt
  • Ausführung wählbar: LG-DM 325/125 bis LG-DM 1025/325
  • waagerecht und senkrecht angeordnete Luftlamellen
  • Luftmengeneinstellung: mit Mengeneinstellung aus profiltertem, matt verzinktem Stahlblech, Lamellen gegenläufig und gemeinsam verstellbar, Teilung 50 mm, freier querschnitt je nach Stellung 5-95 Prozent
  • universell einsetzbar für Zu- und Abluftbetrieb
  • Einbaurahmen: Einbau mit oder ohne Einbaurahmen (bitte separat bestellen)
  • ab Breite 525 mm mit mittigem Trennsteg
  • Druckverlust Zuluft: 8 Pa (Mengeneinstellung 100% offen), 20 Pa (Mengeneinstellung 50% offen)
  • Druckverlust Abluft: 4 Pa (Mengeneinstellung 100% offen), 9 Pa (Mengeneinstellung 50% offen)

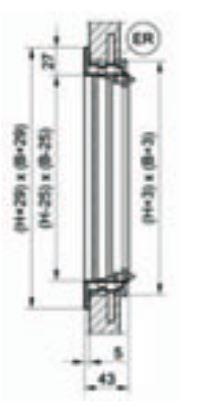

Abmessung in mm

Lenklamellengitter CasaFan LG-DM Stahl in verschiedenen AusführungenLenklamellengitter CasaFan LG-DM Stahl in verschiedenen AusführungenLenklamellengitter CasaFan LG-DM Stahl in verschiedenen Ausführungen

Einbauöffnung ohne Einbaurahmen (H-10mm) x (B-10 mm)



Typ Bezeichnung Breite B (mm) Höhe H (mm) V°=3,0 m/s (m³/h)
LG-DM 325/125 Lenklamellengitter, Stahlblech weiß, 325 mm x 125 mm 325 125 260
LG-DM 325/225 Lenklamellengitter, Stahlblech weiß, 325 mm x 225 mm 325 225 500
LG-DM 425/125 Lenklamellengitter, Stahlblech weiß, 425 mm x 125 mm 425 125 360
LG-DM 425/225 Lenklamellengitter, Stahlblech weiß, 425 mm x 225 mm 425 225 650
LG-DM 525/125 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 525 mm x 125 mm 525 125 430
LG-DM 525/225 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 525 mm x 225 mm 525 225 840
LG-DM 525/325 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 525 mm x 325 mm 525 325 1500
LG-DM 625/125 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg 625 mm x 125 mm 625 125 500
LG-DM 625/225 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg 625 mm x 225 mm 625 225 950
LG-DM 625/325 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 625 mm x 325 625 325 1450
LG-DM 825/125 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 825 mm x 125 mm 825 125 650
LG-DM 825/225 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 825 mm x 225 mm 825 225 1400
LG-DM 825/325 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg, 825 mm x 325 mm 825 325 2100
LG-DM 1025/125 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg 1025 mm x 125 mm 1025 125 850
LG-DM 1025/225 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg 1025 mm x 225 mm 1025 225 1500
LG-DM 1025/315 Lenklamellengitter, Stahlblech weiß, mittiger Trennsteg 1025 mm x 325 mm 1025 325 2600
