Dachdurchlässe Universal Dachdurchführung Stahlblech in verschiedenen Größen



Abmessung und technische Daten

  • Universal-Dachdurchführung (UDF) aus verzinktem Stahlblech
  • Haube: Farbe schiefergrau oder ziegelrot lackiert
  • Ausführung wählbar: UDF 125 bis UDF 400 schiefergrau oder UDF 125 bis UDF 400 ziegelrot
  • Einsatz: für Lüftungsanlagen mit großem freiem Querschnitt und geringem Druckverlust
  • geeignet für Zu- und Abluft und Anschluss von Lüftungsrohren in Normgröße (ø 125 mm - ø 400 mm Durchmesser)
  • Einbaufreundlich: Großflächige, umlaufende Walzbleiverwahrung erlauben die Anpassung an alle Ziegelarten und -formen
  • die Dachdurchführung kann auf Sattel- als auch für Flachdächer eingesetzt werden
  • Praktisch: der Luftein- bzw. Auslass ist mit einem Vogelschutzgitter versehen

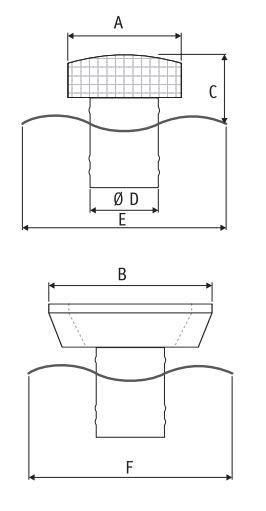

Abmessungen in mm

Lufttechnisches Zubehör Dachdurchlässe Universal Dachdurchführung Stahlblech in verschiedenen Größen



Typ Farbe Farbe A (mm) B (mm) C (mm) ø D (mm) E (mm) F (mm) Gewicht (kg)
UDF 125 schierfergrau ziegelrot 200 328 124 124 500 400 4,0
UDF 160 schiefergrau ziegelrot 248

396

135 159 500 400 4,0
UDF 200 schiefergrau ziegelrot 333 495 185 199 600 500 8,0
UDF 250 schiefergrau ziegelrot 333 495 185 249 600 600 8,0
UDF 315 schiefergrau ziegelrot 420 666 197 313 600 600 9,0
UDF 355 schiefergrau ziegelrot 550 900 350 353 600 750 17,0
UDF 400 schiefergrau ziegelrot 550 900 350 400 900 750 17,0



Kennlinie

Lufttechnisches Zubehör Dachdurchlässe Universal Dachdurchführung Stahlblech in verschiedenen Größen

.





Die Universal-Dachdurchführung von CasaFan ist im Zu- und Abluftbetrieb für alle Lüftungsanlagen mit großem freien Querschnitt sowie geringem Druckverlust konzipiert. Sie ist aus witterungsfestem verzinktem Stahlblech hergestellt, zusätzlich sind die Öffnungen für die Luftzirkulation mit Vogelgittern abgesichert. Die Dachdurchführung ist zum Anschluss an Lüftungsrohre in gängigen Durchmessern geeignet: Wählen Sie bei Creoven aus sieben Ausführungen Ihr Wunschmaß für Anschlüsse von 125 mm bis 400 mm Durchmesser mit schiefergrau oder ziegelrot lackierter Abdeckhaube aus.

Auf jedem Sattel- oder Flachdach kann die UDF zum Einsatz kommen. Ganz gleich, welche Art und Form von Ziegeln vorhanden ist, die Befestigung der unterschiedlichen Materialien gestaltet sich zuverlässig und unkompliziert. Eine breite, umlaufende Verwahrung aus leicht kalt verformbarem Walzblei trotzt Sturm, Starkregen und saisonalen Temperaturschwankungen. Die detaillierten Abmessungen jeder Größe sind in einer übersichtlichen Tabelle aufgeführt, zu den entsprechenden Volumenströmen gibt ein Diagramm Auskunft. Sind noch Fragen offen, zögern Sie nicht und rufen unsere Fachleute vom Kundenservice an.
