Rohrventilator LINEO 160 bis 630 m³/h in verschiedenen Ausführungen IPX4



Abmessungen und technische Daten

  • 220 - 240 Volt / 50 Hertz
  • Material: aus UV-beständigem, selbstverlöschendem ABS-Kunststoff
  • Farbe: weiß
  • Ausführung Lineo wählbar: 160, 160 T V0, 160 ES
  • gekapselter, kugelgelagerter 2-stufiger Motor mit einem thermischen Überlastschutz
  • Ausführung T: mit einstellbarem Nachlaufrelais (3-20 min.)
  • Ausführung ES: mit energiesparenden, bürstenlosen EC-Motor, zweistufig, Motor mittels 2-Stufen Schalter  und Umgebungsensoren schaltbar (bitte separat bestellen)
  • Typ: Motor mittels Trafo oder Drehzahlregler drehzahlsteuerbar (bitte separat bestellen)
  • Leistungsstark: das neuentwickelte Diagonal-Laufrad sorgt für eine hohe Luftleistung bei hoher Druckstabilität
  • Installationsfreundlich: Einbau in jeder Lager möglich (horizontal, vertikal)
  • das Gerät sorgt für eine lange, störungsfreie Lebensdauer
  • elektrischer Klemmkasten (mit einer luftdichten Dichtung versehen) ist um 360° drehbar
  • schnelles entnehmen der Motoreinheit (Befestigung durch Schnellspanner, kein Werkzeug erforderlich)
  • Montagezubehör: Schrauben, Dübel sowie Kabeldurchführung sind im Lieferumfang enthalten
  • durch eine serielle Montage hintereinander ist eine Druckverdoppelung möglich, bei paraleller Montage nebeneinander ist eine Luftmengenverdopplung möglich
  • Kombioption: durch Einsatz beider Versionen verdoppeln sich Druck und Luftmenge, kann dann auch an Rechteckkanälen angeschlossen werden
  • Lineo-Modelle mit freiem Ausblas (Schutzgitter erforderlich) und Ansaugung im Rohr
  • Schutzart: IPX4 (spritzwassergeschützt), Schutzklasse II
  • Fördermitteltemperatur: 60° C
  • Lebensdauer: ca. 30.000 h
  • ideal für den Einsatz in beengten Bereichen
  • Umweltfreundliches Material: nach Lebenszyklus sind alle Kunststoffteile sortenrein zerlegbar und wieder recycelbar.
  • in Verbindung mit Sensoren zur Überwachung von Luftfeuchte, Raumtemperatur und Zigarettenrauch, sowie Bewegung von Personen einsetzbar



Typ



max.

Leistung

(W)

max.

Strom

(A)

max.

Umdrehung

(U / min.)

max.

Gesamtruck

 (Pa)

max.

Schalldruck

(dB (A))

max.

Luftleistung

(m³ / h)

Lineo 160 58 0,26 2100 265

50,8

550
Lineo 160 T V0 58 0,26 2100 265 50,8 550
Lineo 160 ES 55 0,45 2620 520 54,1 630



Abmessungen in mm

Rohrventilator LINEO 160 bis 550 m³/h IPX4





Typ ø B   D   E   G   Gewicht (kg)
Lineo 160 272,5 156 112,5 234 214,5 110 212 2,4
Lineo 160 T V0 272,5 156 112,5 234 214,5 110 212 2,4
Lineo 160 ES 272,5 156 112,5 265 214,5 110 212 2,1

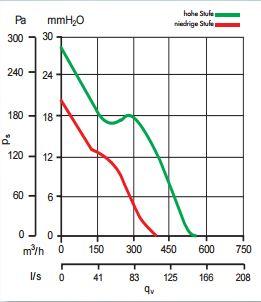

Kennlinie Lineo 160, 160 T V0



Rohrventilator Lineo 160



Das passende Zubehör (Installationssatz, Schutzgitter, Rückschlagklappen, Filterboxen, PWW-Lufterhitzer oder Elektro-Lufterhitzer, Trafos und Drehzahlsteuerungen, Nachlaufrelais und Intervallschalter) finden Sie in unserem Shop.

.
